smart シート交換 Day1

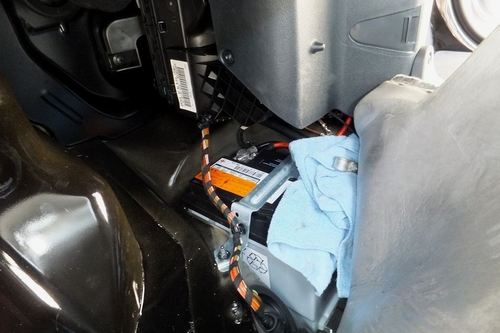

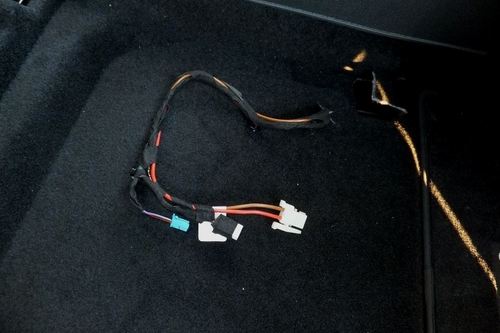

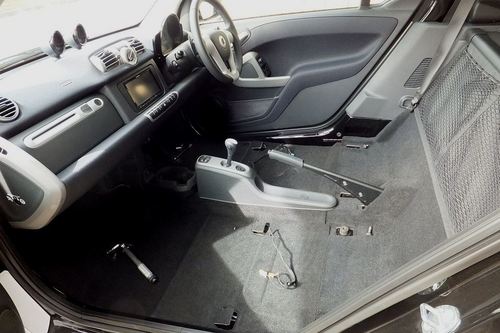

今日は意を決してsmartのシート交換。まずはバッテリーのマイナス端子を外します。 smartはバッテリーが助手席足下にあるので色んな意味で楽ですね~ 0425ba7260.jpg シートを外したら案外広い(笑) c6f8fd9c4a.jpg 運転席にはサイドエアバッグ、シートベルトの各ハーネスと、恐らくシートヒーター用と思われるハーネスが来ています。助手席にはシートベルトハーネスのみ来ていません。純正シートヒーター用ハーネスは電気的仕様がわからないので今回は使いません。 Cross Sportsterにはシートヒーターが標準装備されていますが電源にはリレーが付属しません。シートヒーターの電源を容量の小さいアクセサリ電源から取るのはイヤですし、かといってそのままバッ直するとエンジンを切ってもシートヒーターの電源が切れずバッテリーを上げてしまいます。仕方がないのでオートバックスまでひとっ走り、エーモンの20A対応リレー×2個購入し、運転席・助手席ともバッ直+リレーで電源を取りました。リレーのスイッチ信号はアクセサリソケットのラインから取りました。 写真の白い大きなコネクタがRECAROのシートヒーター用ハーネス。青はシートベルト。中央は純正シートヒーターとサイドエアバッグのコネクタをテープで巻いたもの。エアバッグハーネスには半田で抵抗を噛ましてあります。 2b635d258f.jpg このバッ直リレー配線に少々時間を要したのと、運転席側シートレールの仕様に若干問題があり、本日は未完でタイムアウト。明日会社のツールでシートレールを少々加工します。
